FLEXIBLE JOINT

> 제품소개 > FLEXIBLE JOINT

▲ top

당사가 개발한 진공용 BELLOWS는 일반 BELLOWS에 비해 산의 높이는 높고 PITCH 간격은 좁으며 산과 골부의 R을 작게 설계한 진공용 BELLOWS 입니다. 외산에 비해 산의 높이가 높고 산의 간격이 좁으며 소재 두께를 0.05T 정도로 낮추어 생산 하였으므로 저진공 또는 고진공쪽 (진공장비 내부부착) 모두 사용에 적합합니다.

1) VACUUM 배관용으로 축 방향 수축이 없고 내변형도가 뛰어나다.
2) 진공 흡수성이 뛰어나다.
3) 산의 간격이 좁으므로 내면 저항이 적어 진공 도달 시간이 짧다.
4) 표면적이 작다.
5) SPRING 특성이 우수하다.
6) 반복, 내구 수명이 길다.
7) 체적 변화율이 크다. (30%)

　- STS316L, STS304, 기타(Option)

　- NW TYPE, OSP, TAP(Option)

　- STS304(Standard), 기타(Option)

　- 0.1Mpa-초고진공

금속재료(STS304, STS316L, STS321 등)의 특성인 탄성, 작동성(유연성, 내굴곡성), 내압성, 내열성, 내식성(내약품성) 등을 살려 제작한 것으로 그 성능이 뛰어나며 누수의 염려가 없어 급수급탕 및 냉난방용 접속관으로 사용하고 있습니다.
특히 내굴곡성 및 유연성이 뛰어나 이동기기의 접속관, 진동배관등에 많이 사용되며 내진설계가 요구되는 현대설비에 충족감을 줄 수 있는 제품 입니다.

후렉시블 조인트는 우측 사진과 같이 크게 튜브 (Metal Hose), 브레이드 (Ribbon Braid or Wire Braid), End Fitting(Union, Flange, Nipple, Socket etc) 등으로 구성 되어 있습니다.

튜브 (Metal Hose) 내부에 유체의 압력이 작용하면 길이 방향으로 신장되며 외장의 브레이드는 신장을 제한하고 외부의 충격으로부터 벨로우즈를 보호하는 작용을 합니다. 당사의 후렉시블 호스는 유연성을 중시하여 300A (12”)까지 스테인레스 강선제를 편조하고 브레이드의 강도는 사용압력, 온도 등에 적합하게 설계한다.

재료로 스테인레스를 사용하여 탄력성을 높이고 파형성형으로 내굴곡성, 유연성을 높여 이동기기의 접속관, 진동배관 등에서 진동의 감소 효과가 큽니다. 제작방법으로 스테인레스 강대를 고속 자동성형기로 연속 일괄 가공하여 자동 관휘소둔 연속 열처리로에서 완전 열처리 시켜 생산된 고품질의 Metal Hose로 인장, 압축으로 인한 축방향의 신축시 중압이하의 일반 용도에 적합한 나선상(Spiral Type)과 비교적 고압의 용도에 유리한 환상 (Annular Type)으로 다겹 벨로우즈로 크게 나누어 집니다.

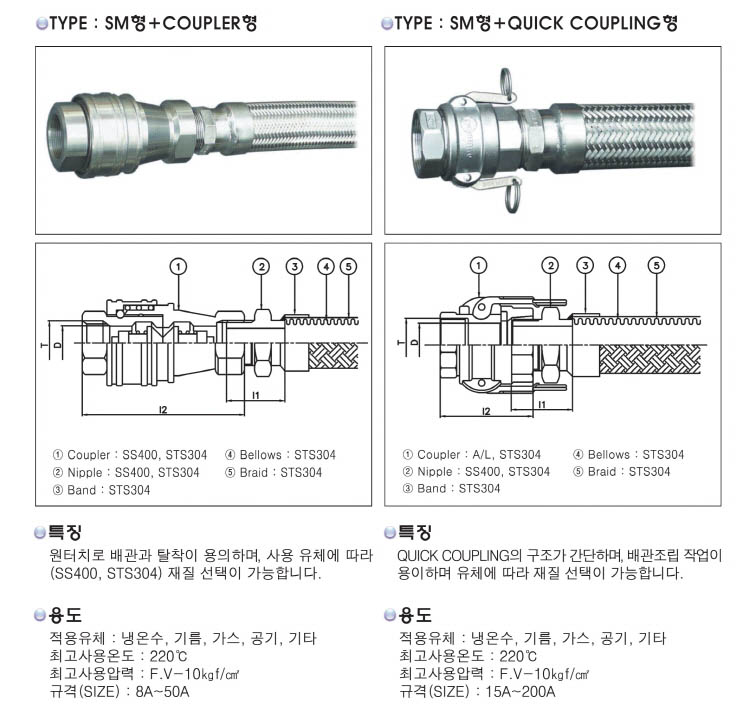

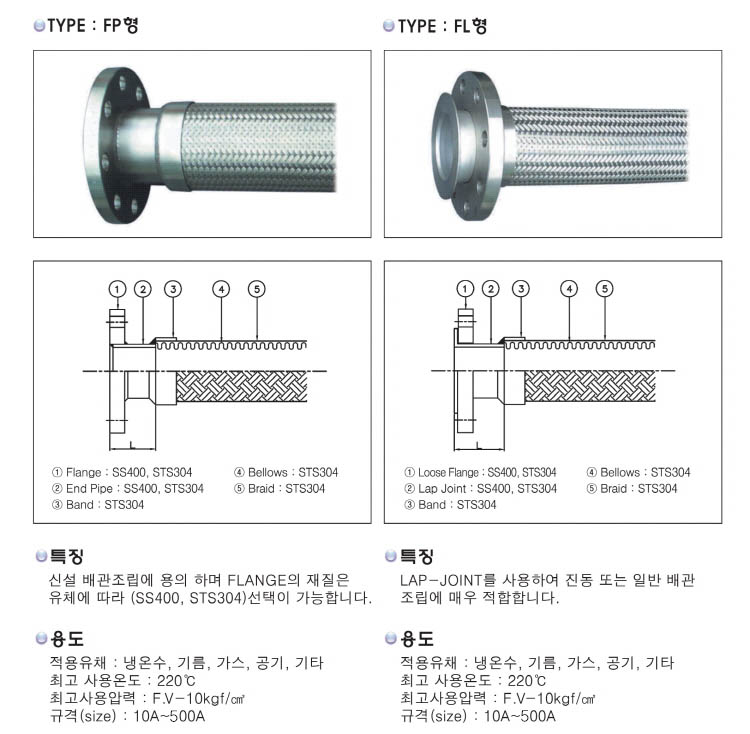

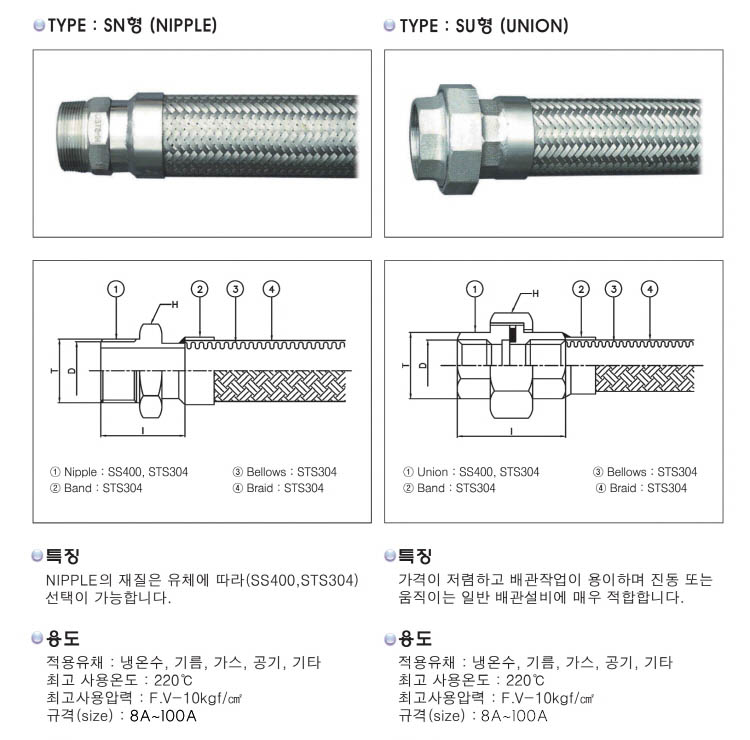

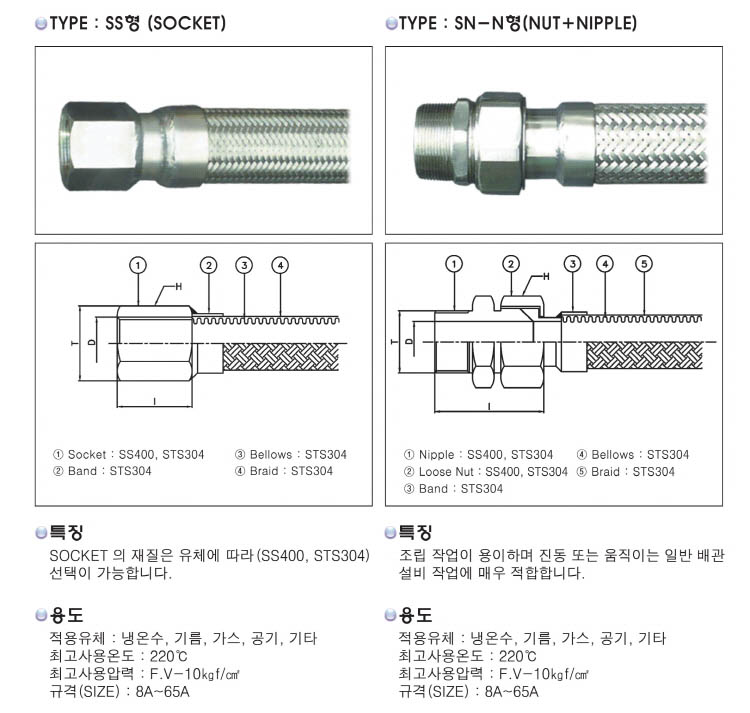

튜브의 양단의 접속하며 어떤 설비와도 쉽게 조건이 가능할 수 있도록 Flange, Union등의 접속구를 사용자가 원하는 데로 다양하게 부착하여 제작 가능합니다.

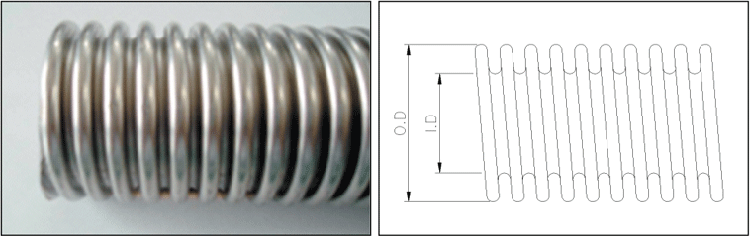

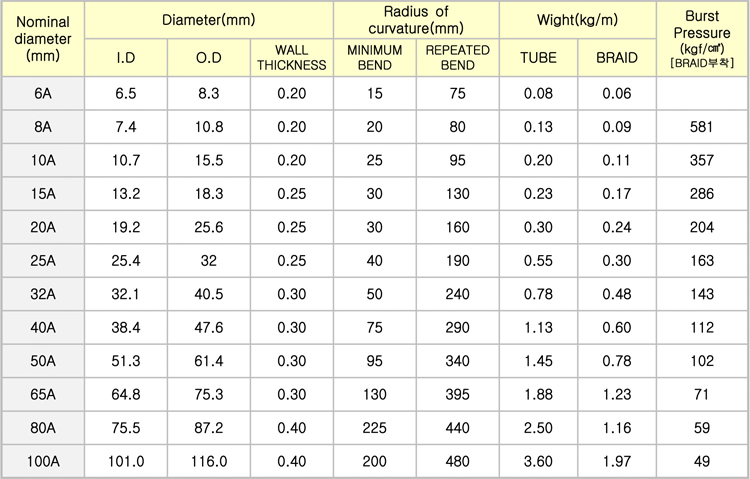

	Spiral
	Mechanically Formed
	6A~100A
	진동 또는 움직임이 있는 일반배관, 고정배관
	STS304, STS316L, STS321, STS310S
	재질에 따라 -196℃~650℃, STS310S는 800℃ 이하 연속사용가능.

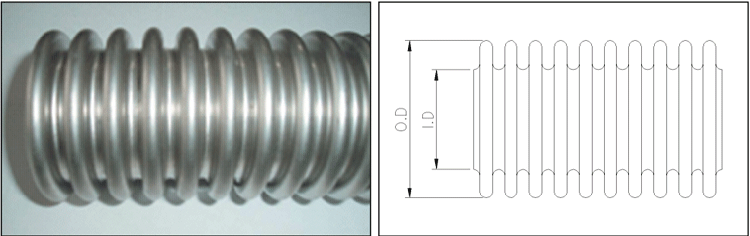

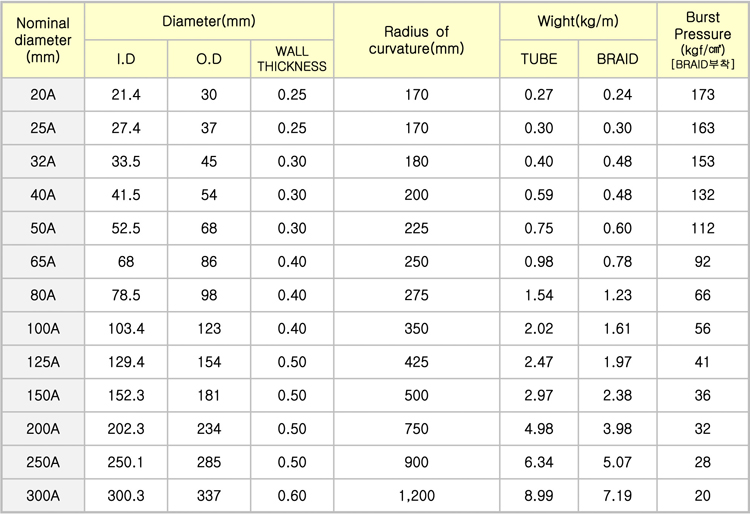

	Annular (One Pitch)
	Hydro-Formed
	25A~300A
	신축이음 또는 완만한 움직임이 있는 배관, 진동 배관
	STS304, STS316L, STS321, STS310S
	재질에 따라 -196℃~650℃, STS310S는 800℃ 이하 연속사용가능.

　- STS316L(Standard), STS304, 기타(Option)

　- NW TYPE(Standard), OSP, TAP(Option)

　- STS304(Standard), 기타(Option)

　- 0.1Mpa-초고진공
