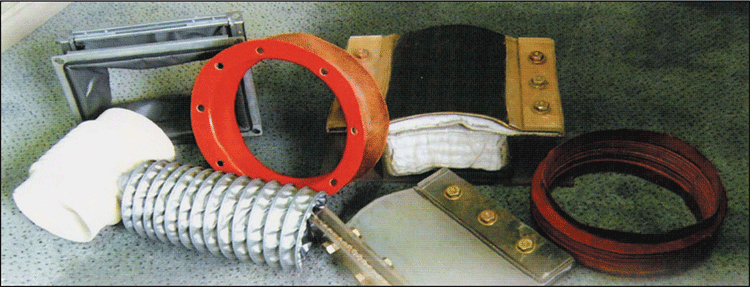

NONMETAL EXPAMSION JOINT
HOME > 제품소개 > NONMETAL EXPAMSION JOINT

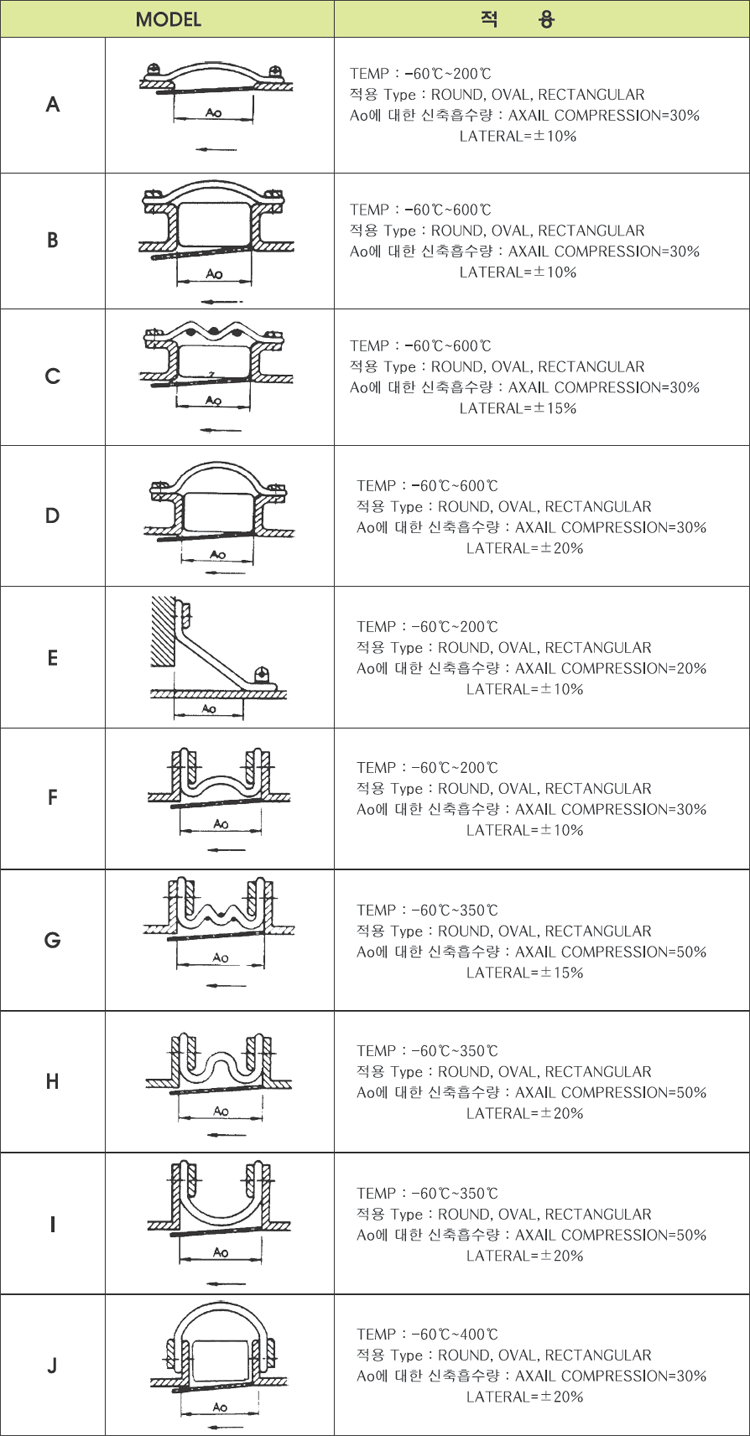

넌메탈 조인트는 크게 BELT TYPE과 FLANGE TYPE으로 나눈다. 또한 경우에 따라서는 100% NO-LEAKGE를 원할 경우 각별히 유의하여 설계하여야 한다. 현대 산업설비는 환경공해로부터 보호해야 할 규제가 점점 까다롭게 때문이다. 이에 넌메탈 조인트는 다양한 신축량과 수시로 변하는 온도에 잘 적응 되도록 설계하여야 하며 이로 인해 각종 DUCT, PIPE LINE을 설계함에 설계자가 충분히 설계에 반영하여 수축과 팽창, 진동, 내 · 외압으로부터 기기의 보호, 크게는 공장전체의 산업설비를 보호하는데 널리 사용되어지고 있다. 이에 당사는 그동안의 현장 경험과 축적된 기술로 원하는 제품생산에 최선을 다하고 있습니다.

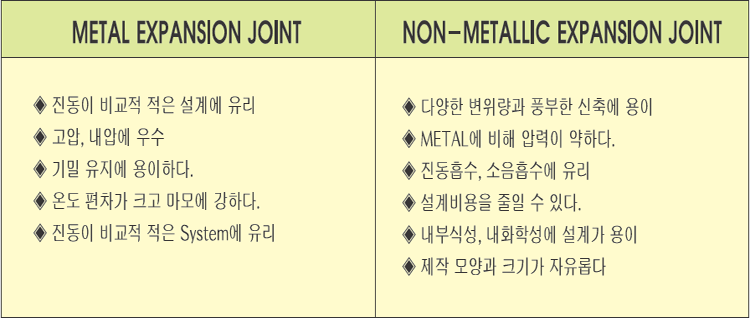

· 진동과 소음흡수로 인해 기기보호에 탁월하다.
· 다양한 변위량과 신축에 충분한 재질을 선별하여 제작할 수 있다.
· 소재 선택이 자유로워 고온, 저온, 내부식성, 내화학성 등에 강하다.
· 개 · 보수시 현장 조립이 간편하여 경비 절감을 할 수 있다.

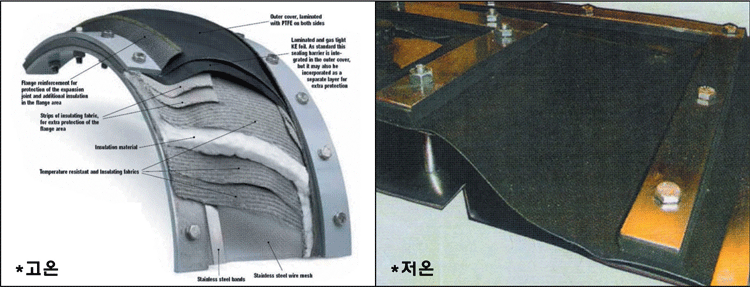

-40℃~1000℃까지 대형 DUCT에 사용되는 제품으로 SILICA, GLASS, CERAMIC, 케브라 등을 기본소재로 SILICONE, TEFLON을 코팅하여 STAINLESS STEEL과 같이 여러겹을 온도와 유체와 속도, 진동 등을 고려하여 제작한다. 또한 INSULATION PILLOW를 별도로 또는 일체형으로 장착하여 설치되기도 한다.

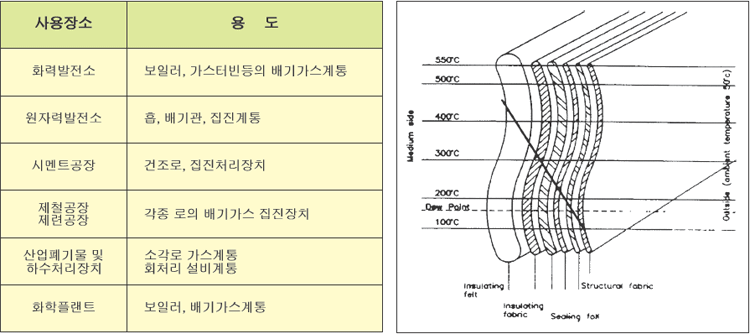

· 사용처 : 발전설비, 시멘트, 제철소, 제련소, 제지공장, 소각로, 송풍라인 등
-40℃~200℃ 이하의 저온 부식 (DEW POINT)의 부식의 문제점을 해결하기 위한 제품으로 100% 기밀유지를 원칙으로 한다. 보통 NO-LEAKAGE TYPE이라 한다. 특징은 인장력, 파열강도가 우수하며 내화학성이 뛰어나다. 상황에 따라서 INNER BELLOWS와 JACKET BELLOWS를 제작하여 두 BELLOWS를 합쳐 DOUBLE BELLOWS로 제작하여 더욱 견고히 제작 되기도 한다. METAL과 맞닿은 FLANGE면에 P.T.F.E GASKET을 사용할 시 완벽한 기밀유지 효과를 가져다 준다. · 사용처 : 소각설비, 탈황, 석유화학, 정유공장 등
고온, 저압의 대형 Duct 배관, 연도관의 진동흡수, 열팽창에 의한 신축 및 편심 흡수용으로 사용하며 벨로우즈는 유리섬유 또는 유리섬유에 코팅제를 사용한 재질로 여러 겹으로 조합한 구조로 되어 있어 내식성, 내열성 등에 효과가 크다.
